設定の前に

ターミナルアダプタ(以下、ＴＡ)の設定を開始する前に、次の準備を行ってください

1.パソコンをシャットダウンする
2.ケーブルモデムのＡＣアダプタをコンセントから抜く
3.ケーブルモデム-パソコン間を繋いでいたＬＡＮケーブルのパソコン側を抜いて、ＴＡのＷＡＮポートに差込む
4.ＴＡのＰＣポートとパソコンのＬＡＮポートをＴＡに同梱のＬＡＮケーブルで繋ぐ
5.TAに同梱の電話用モジュラーコードで、TAの電話機ポートと電話機を繋ぐ
6.ケーブルモデムのＡＣアダプタをコンセントに差込む
7.ケーブルモデムの[CABLE]ランプが点灯してから、3分待つ
8.ＴＡのＡＣアダプタをコンセントに差し、ＴＡ本体の電源ジャックにプラグを差込む
9.ＴＡの[POWER]ランプが点灯、[WAN]ランプが点滅状態になっていることを確認する
10.パソコンの電源を入れる

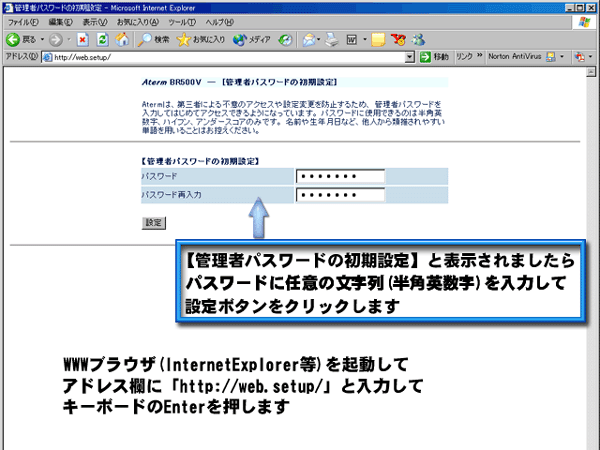

管理者パスワードの初期設定

ブラウザ(InternetExplorer等)を起動し、アドレス欄にhttp://web.setup/ と入力してＥｎｔｅｒキーを押す

ここでＴＡの設定を管理する、管理者用のパスワードを設定します
このパスワードはご利用者の方が任意で決めてください
パスワードは確認の為、同じものを2箇所に入力する必要があります

※ここで設定したパスワードを忘れた場合、ＴＡの設定変更ができなくなりますのでご注意ください
パスワードを忘れてしまった場合はＴＡ同梱の取扱説明書を参照して、ＴＡを初期化してください
入力が終わったら、[設定]ボタンを押してください

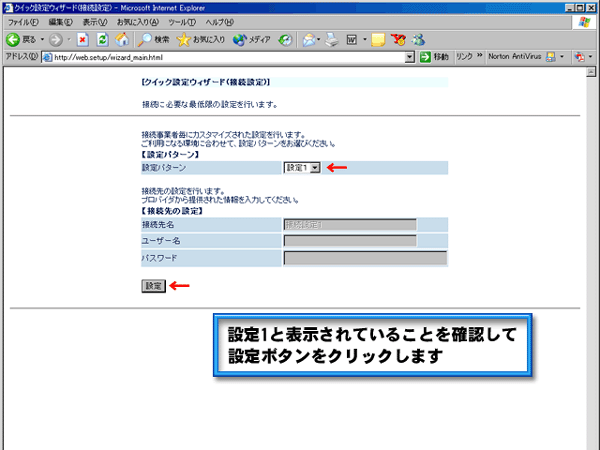

クイック設定ウィザード

管理者パスワードの初期設定が終わると、自動的に[クイック設定ウィザード(接続設定)]が表示されます

ポテト・ランドでの接続設定は、【設定パターン】[設定１]となりますので、表示が[設定１]となっていることを確認して、[設定]ボタンを押してください

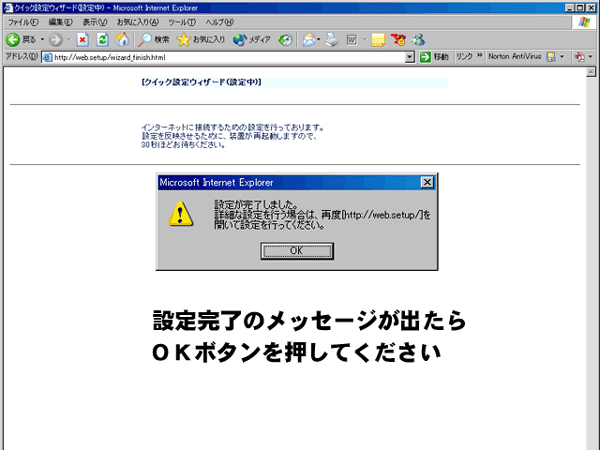

設定完了のメッセージ

[設定]ボタンを押してから、30秒ほどで設定内容がＴＡに記録されます
ＴＡの設定作業が終わると、設定完了のメッセージが出ますので、[OK]を押してください

Webブラウザの終了

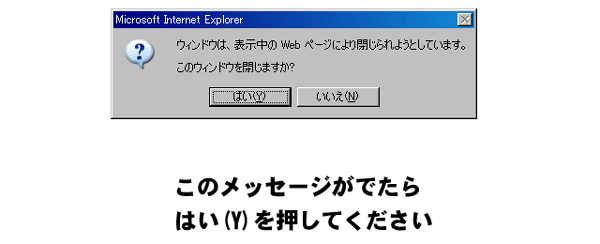

[ＯＫ]ボタンを押すと、「このウィンドウを閉じますか？」というメッセージが表示されますので、[はい]を押してください

[はい]を押すと、Webブラウザが自動的に終了します

IP電話の設定

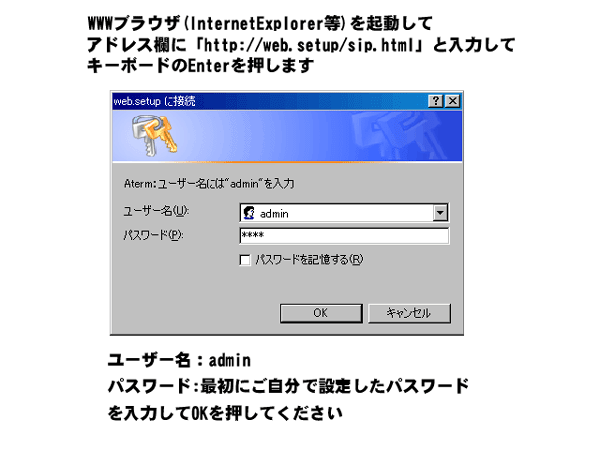

ブラウザ(InternetExplorer等)を起動し、アドレス欄にhttp://web.setup/sip.html/ と入力します

ユーザー認証の画面が表示されたら

ユーザー名 　admin
パスワード　　最初にご自身で決められた管理者パスワード
をそれぞれ入力し、[OK]を押してください

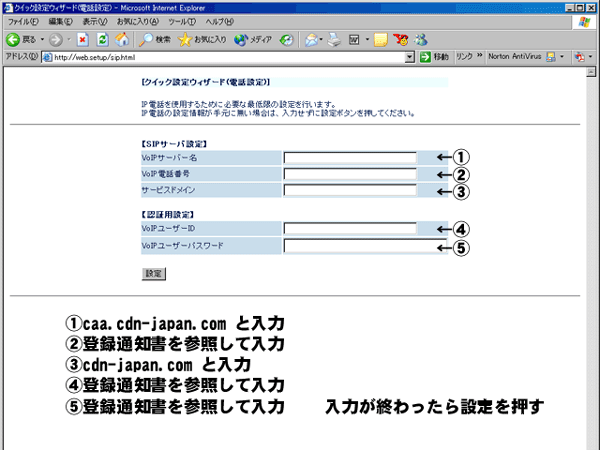

クイック設定ウィザード

ユーザー認証が終わると、[クイック設定ウィザード(電話設定)]の画面が表示されます

【SIPサーバ設定】
VoIPサーバ名　　　　　　　caa.cdn-japan.com
VoIP電話番号　　　　　　登録通知書を参照(電話番号にハイフンは入力しないでください)
サービスドメイン　　　　　　 cdn-japan.com

【認証用設定】
VoIPユーザー名　　　　　 登録通知書を参照(大文字小文字、O(オー)と０(ゼロ)の間違いにご注意ください)
VoIPユーザーパスワード　　　　　　　　　　　　　　　　　　　　〃

入力が終わったら、[設定]を押してください

設定完了のメッセージ

[設定]ボタンを押してから、30秒ほどで設定内容がＴＡに記録されます
ＴＡの設定作業が終わると、設定完了のメッセージが出ますので、[OK]を押してください

Webブラウザの終了

[ＯＫ]ボタンを押すと、「このウィンドウを閉じますか？」というメッセージが表示されますので、[はい]を押してください

[はい]を押すと、Webブラウザが自動的に終了します

設定の確認と通話の確認

これでIP電話ポテトフォンのTA設定は完了です

TA正面の[VoIP]ランプが緑色に点灯したら通話が可能です
